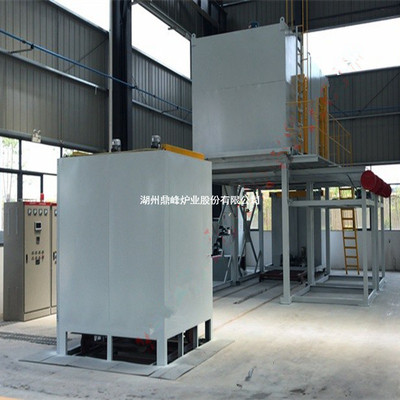

铝合金固溶炉
分享到:
铝合金固溶炉
产品详情

一、铝合金固溶炉简介

该系列立式铝合金固溶炉是专门为铝合金类产品设计制造(如轮毂、铝制锻件、铸件、板材等),对工件进行加热并快速淬火的热处理设备,淬火后的工件硬度均匀、变形量小。设备操作简单,维修和保养方便,故障率低,性能稳定。

二、铝合金固溶炉组成部分

铝合金固溶炉是由炉体、炉体钢支架、可拆式炉顶、炉衬、电热元件、循环风机、导风板、炉底对开式炉门、倍速升降机构、料架、淬火槽、运料车、控制系统及配电柜/控制柜、液压系统等组成。

1、炉体:

炉体外壳框架采用型钢焊接成型,内壁采用1Cr18Ni9Ti(316)耐热钢板,内衬采用优质全纤维结构,炉壳内表面贴附一层橡胶石棉板,起到隔热作用并保护炉壳表面不被腐蚀。

2、加热元件:

加热元件采用加热元件采用0Cr25AL5合金丝绕制成带状,套在绝缘瓷管上,通过不锈圆钢固定于炉壳上,这种结构电阻带悬挂在炉膛四周,有利与热量散发和流通。

3、热风循环系统

热风循环装置由通风机装置和导风板组成,通风机装置安放在炉体顶部。轴承采用水冷方法,通过特别设计的导流板使热风分布均匀,压力损失少,采用该系统的炉子,炉膛温度的均匀性可达≤±5。

4、炉门、底座

底座架是供搁置炉件用的,采用型钢焊接而成。    

炉门壳件采用钢材焊接成型,内衬采用优质全纤维结构。

5、提升机

提升机构由卷扬机、装料框、提升铰链、滚动轮等组成。

三、铝合金固溶炉规格


名称

型号

T4-70-6

T4-85-69

T4-120-6

T4-360-6

T4-420-6

额定功(KW)

70

85

120

360

420

额定电压(V)

380

频率(Hz)

50

相数

3

额定温度(℃)

650℃

工作温度(℃)

   530-550℃ 

有效工作尺寸(mm)

直径

φ800

φ1000

φ1300

φ900

φ1300

1600

1300

1900

8000

10000

控温精度(℃)

±1

加热元件接法

YY

YY

YYY

YYY

YYY

淬火下水时间(S)

8-12



四、铝合金固溶炉特点

1、工件转移时间短,确保铝合金固溶处理性能。

2、炉门设有自琐机构,确保可靠密封。

3、采用大流量高风压高温耐热风机,产生足够的循环风量及风压。

4、先进的热风导流系统,保证稳定可靠的炉温均匀性。

5、成熟的温度控制系统,能有效抑制温度惯性。

6、先进的料框升降机构。
