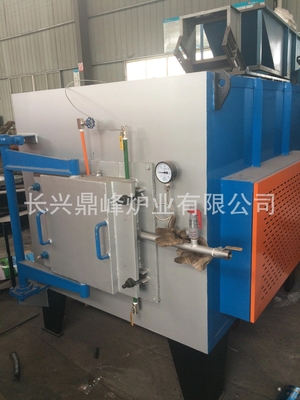

一、箱式真空炉用途 本系列真空电阻炉（以下简称电炉）是周期式作业炉，主要供各种金属真空光亮退火之用，也可作其它热处理之用。二、箱式真空炉结构简介 炉体外壳由型钢及钢板焊接而成，内用超轻质高铝泡沫砖砌筑成炉膛.保温层采用硅酸铝耐火纤维、硅藻土（或蛭石粉）散料结构，以提高炉体保温性能。 加热元件安放在搁丝砖上，并有电阻丝小钩使其。炉膛内有一个不锈钢钢板焊接的真空罐，罐内可放置需要处理的工件料架，真空罐上方有填充了耐火纤维的炉盖保温。 真空管道上装有保护气体阀、放气阀、碟阀，以供操作时使用。管道一端安装了真空表及备用口（以备用户安装真空计之用），带有电磁放气阀的机械泵通过塑胶软管与真空罐连接，为保护真空罐上部法兰的密封圈不受损害，真空罐上部设有冷却水套，真空罐出炉后，用户按需要自行配置冷却桶冷却。 炉盖及炉胆的升降由用户自备行车起吊。 三、箱式真空炉控制系统 采用PID过零触发可控硅，自动调功率智能表控温。
